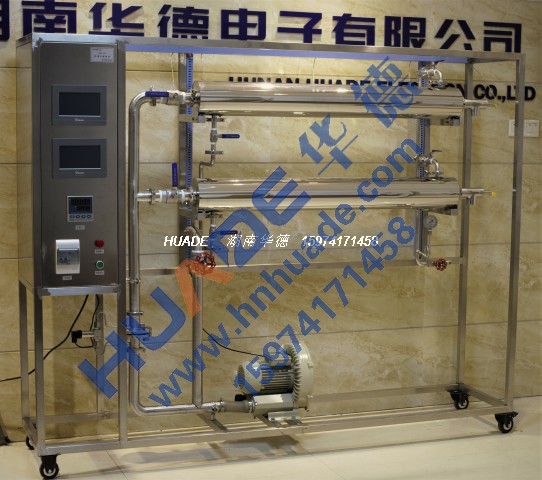

HD506 氣-汽套管傳熱實驗裝置

裝置功能：

1、熟悉傳熱實驗的實驗方案設計及流程設計。

2、了解換熱器的基本構造與操作原理。

3、掌握熱量衡算與傳熱系數K及對流傳熱膜系數α的測定方法。

4、了解強化傳熱的途徑及影響傳熱系數的因素。

主要配置和技術參數：

1、普通傳熱管：內管內徑di=30.00mm（紫銅管）；外管外徑Do=89.0mm（不銹鋼管），管長1.2m，1臺；。

2、強化傳熱管：內管內徑di=30.00mm（紫銅管，內附螺旋線圈）,外管外徑Do=89.0mm（不銹鋼管）管長1.2m，1臺；

3、蒸汽發生器：不銹鋼制作，加熱功率：4.5KW，操作電壓380V。

4、氣泵：離心式中壓吹風機，功率：550W，轉速：2800/min，風壓：1300Pa，風量：8m3/min。

5、壓差測量：測量范圍：0-10KPa，輸出4-20mA；

6、孔板流量計，不銹鋼材質，口徑DN40；

7、溫度檢測：高精度PT100溫度傳感器，溫度顯示儀表。

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

數據采集型（HD506/Ⅱ）：

12、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。

13、配有智能語音模塊，講解與提示實驗操作流程。

14、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、壓力等實驗數據。可自動控制實驗流程，可設置實驗參數，自動處理實驗數據。

15、設備自帶3D虛擬仿真軟件，可以提前操作預習實驗內容，通過現代化三維建模手段完成傳熱實驗，配有全流程語音講解實驗流程，和實物裝置一致，能配套使用。

16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

17、控制屏：風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成，可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖，通過對動態流程圖的觀察，可以對實驗設備和實驗原理有更加深刻直觀的理解。
