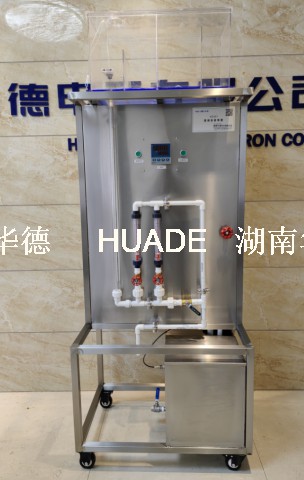

HD501雷諾實驗裝置

裝置功能：
1.用于測定臨界雷諾數，可做定性分析實驗——觀測層流與紊流的流態變化過程，再現雷諾數實驗的全過程。

2.圓管層流和紊流的沿程損失與流量之間的定量關系。

3.可做定量分析實驗——測定上臨界與下臨界雷諾數，結果符合：Re下臨界=2000-2300。

4.可做設計性實驗——結合量綱分析法進行實驗研究，用管道實驗測定明渠下臨界廣義雷諾數。

主要配置及技術參數：

1、蓄水箱：材質304不銹鋼，尺寸為400×390×450mm。

2、恒壓水箱：透明有機玻璃精制，尺寸：350×180×450mm，容積約為30L，配有溢流板，穩壓孔板,有穩壓溢流口，流量可調，三道穩水裝置。

3、立式雷諾實驗等徑管道：規格φ20×3mm，有機玻璃管，總長800mm,實驗管道設有進口穩水段．充水后3～5分鐘內即可進行實驗。

4、示蹤劑盒：圓柱形，有機玻璃。

5、兩路轉子流量計：10-100L/h和40-400L/h。

6、304不銹鋼有色水管路，304不銹鋼微調閥，特種色水藥劑（能延時消色、環保、可自循環）循環水管路PVC管。

7、低噪音循環防腐水泵：220~240V/50HZ,80W，最高揚程：3.8m，輸出流量：2000L/h。

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

數據采集型（HD501/Ⅱ）：

12、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。

13、配有智能語音模塊，講解與提示實驗操作流程。

14、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、流量等實驗數據。可自動控制實驗流程，可設置實驗參數，自動處理實驗數據。
